Tipo de Disco Router Automático de Trocador de Ferramentas CNC

Tipo de Disco Router Automático de Trocador de Ferramentas CNC

A máquina de gravação de disqueteira que fornecemos pode realizar uma máquina multiuso. Pode cortar o material e moldar a escultura. Pode posicionar automaticamente a placa e economizar tempo e esforço. Pode igualmente furar e entalhar ambos os lados da placa. Na indústria woodworking, encontre as necessidades de clientes diferentes.

Enviar inquéritoConverse agora
Detalhes do Produto

Tipo de disco multifuncional trocador automático de ferramentas cnc router

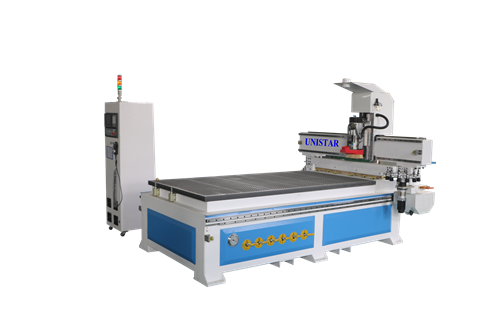

Disk Type Automatic Tool Changer CNC Router

Aplicação automática do router do CNC do cambiador de ferramenta

Aplicável a móveis, decoração de carpintaria, móveis de madeira esculpida, portas de armário, portas de pintura livre, telas, publicidade, processamento de instrumentos musicais e outras indústrias.

Materiais usináveis: uma variedade de materiais não metálicos, como vários materiais de madeira, plásticos, vidro orgânico, materiais isolantes, PVC, acrílico, placa de duas cores, placa ABS e assim por diante.


Especificação

Nome

Especificação

Área da máquina (X)

1300 mm

Área da máquina (Y)

2500 mm

Área da Máquina (Z)

200 mm

Área de trabalho

1300 * 2500 * 200 mm

Fuso

Refrigerar de ar 9KW HQD auto eixo da mudança de ferramenta

Corpo da máquina

Aço de solda de estrutura pesada 12 mm de espessura

Sistema de controle

Sistema de controle SNYTEC com alta qualidade

Tipo de tabela

Mesa de sucção a vácuo forte (Opção: tabela T-slot)

Motor e motorista

Servo motor delta de Taiwan e motoristas

Inversor

Inversor Surfar (Melhor na China)

Transmissão

Taiwan bola parafuso (tem bom desempenho, longa vida)

Guia ferroviário

Guia ferroviário Taiwan TBI,

Evite o sistema de poeira

Sistema à prova de poeira

Transmissão

X, Y helicoidal rack -pinião, Z bola parafuso

Sistema de óleo

Auto sistema de injeção de óleo

Velocidade de viagem

60m-80m / min

Velocidade de processamento

25 m / min

RPM do fuso (max)

0-24000 RPM

Precisão da posição

± 0,02 mm

Sensor da ferramenta

Auto sensor de ferramenta

Poeira coletar sistema

3KW sacos duplos colecionam sistema

Bomba de vácuo

Bomba de vácuo 5.5KW para a mesa de vácuo

Revista de ferramentas

Carrossel estilo ATC 8 posição

Porta ferramenta

8 porta-ferramentas (opção: porta-ferramentas 10/12)

Data de entrega

25 DIAS DE TRABALHO APÓS OBTER PAGAMENTOS

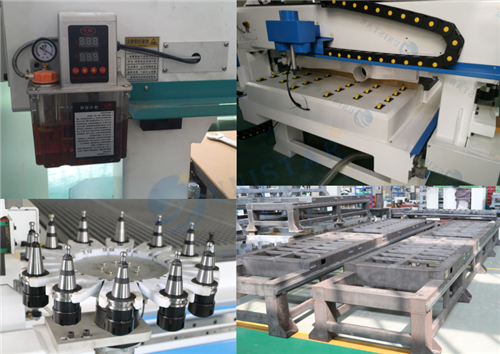

Característica

■ Cama pesada, através de tratamento anti-ferrugem por jateamento de têmpera, furo central de fresagem de cinco lados, precisão garantida dentro de 5 fios

■ Ao processar um produto, às vezes é necessário esculpir uma série de ferramentas para produzir diferentes padrões de flor. A máquina de gravação automática de trocador de ferramentas de disco é especificamente projetada e fabricada para simplificar o processo de troca de ferramentas no processo de gravação.

■ Depois de uma vez definir com sucesso a faca, não é necessário voltar a defini-la, reduzindo o tempo de troca de ferramentas e ajuste da faca. É muito adequado para processar um produto que foi alterado várias vezes.

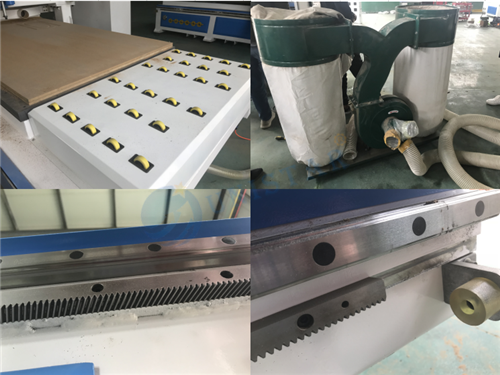

■ Mesa de vácuo com mais partições sistema de adsorção controlado de forma independente, controle eficaz de adsorção, entretanto, capaz de selecionar a zona de absorção de acordo com o tamanho do material de processamento, reduzindo assim o consumo de energia.

■ Com sistema de lubrificação automática, todos os slides podem ser lubrificados de acordo com o tempo de ajuste.

■ Proteção transfronteiriça inteligente (proteção de limite) para evitar que a colisão mecânica causada pelo layout do projeto exceda a largura de processamento.

■ Sistema de controle SNYTEC profissional avançado, compatível com vários tipos de software Type3 / Artcam / Castmate / pro-e / UG / CAD / IIIustrator.

■ Acessórios opcionais: dispositivo de sucção de pó opcional, dispositivo de adsorção a vácuo, dispositivo de alimentação automática (economizar mão de obra para obter automação do processamento de chapas metálicas).


Cenário

Exibição de amostra
